Most Useless Machine - Caixa Teimosa

Neste post estou apresentando um projeto simples e ao mesmo tempo muito divertido, uma caixa que se desliga sozinha. Este projeto ensina alguns princípios básicos como o uso de chave DPDT e microswitches e especialmente os conceitos de montagem mecânica que são sempre o mais interessante quando se quer uma atividade que prenda a atenção das crianças (no meu caso, minha filha de 11 anos que criou a pintura com cara de monstro para a caixa).

Existem centenas de vídeos e páginas com este projeto e até mesmo kits prontos para montar como é o caso deste da solarbotics.

Os materiais para montagem são:

1. Uma caixa de qualquer material rígido e fácil de furar, comprei uma de madeira em uma loja de artesanato por R$ 4,00;

2. Um microswitch e um switch DPDT que podem ser encontrado em qualquer loja de componentes eletrônicos;

3. Um motor, eu utilizei um de 33 rpm com alimentação de 6 volts, testei alguns mais rápidos mas a caixa saiu de controle :-);

4. Um poco de arame e criatividade para montar e adaptar o braço mecanico;

5. Uma fonte de alimentação, no meu caso foi uma bateria de 6 v chumbo ácido que eu tinha aqui mas pode ser com pilhas ou outra fonte.

O esquema de montagem é o seguinte:

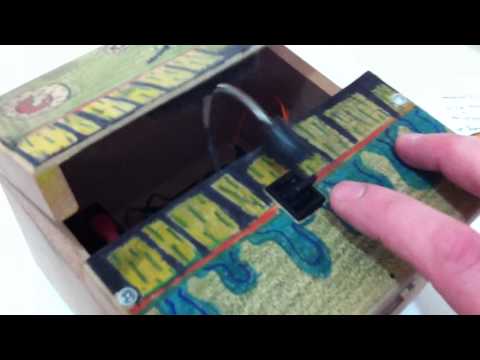

Segue um vídeo com o funcionamento interno:

Quando liga-se o switch, o braço move-se na direção para desligá-lo, quando o braço desliga o switch a direção do motor é invertida.
Quando o braço chega ao fim do curso, aciona o microswitch que desliga todo o sistema. Divirta-se!

Som na Caixa!

Estou pesquisando uma forma de incluir som quando o botão da caixa é ligado.

seguem alguns links para minha pesquisa com o chip LM386:

http://josepino.com/audio/mini_amplifier_lm386

http://www.instructables.com/id/Audio-Amplifier

http://www.instructables.com/id/Know-Your-IC-LM386/step4/Project-layout/
